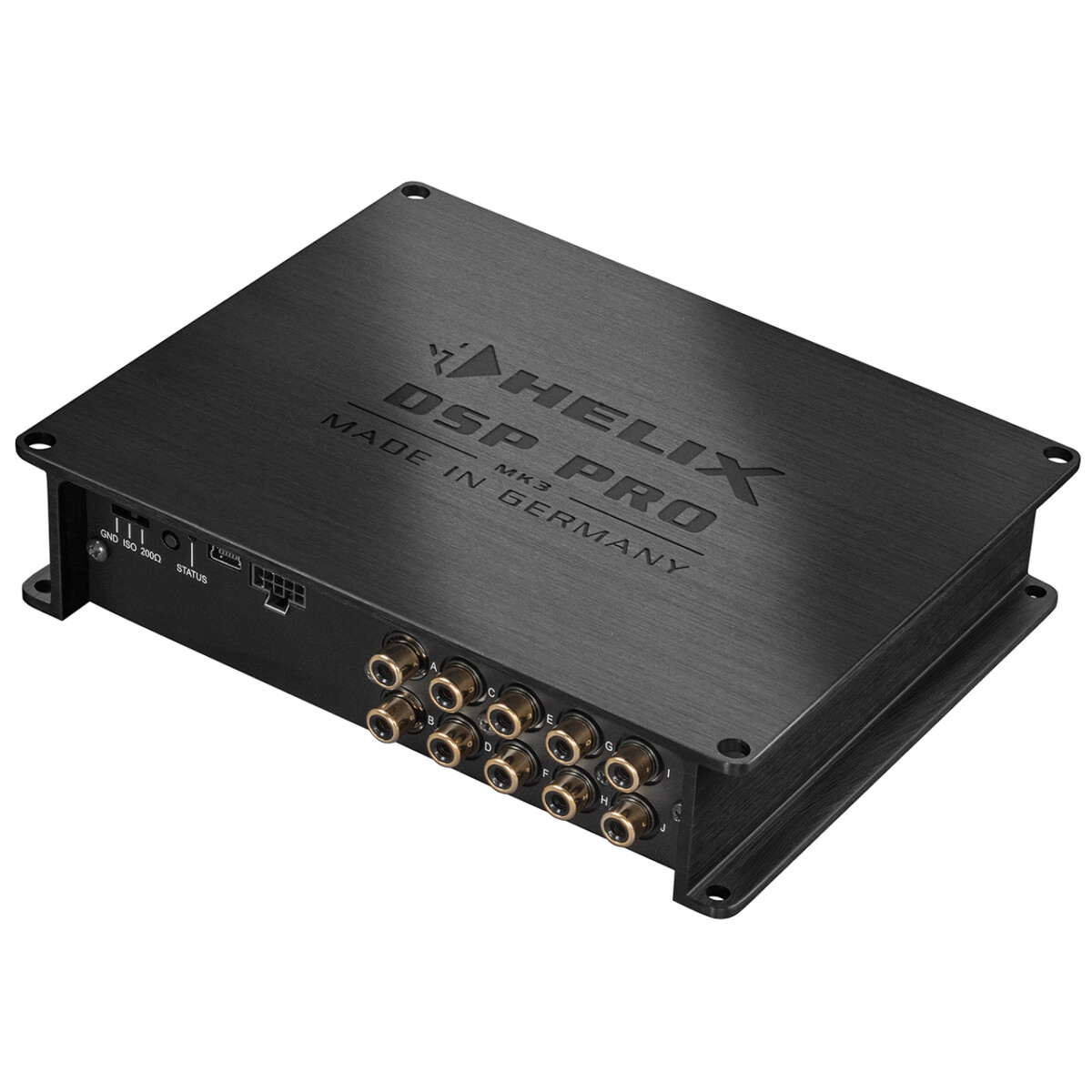

HELIX DSP PRO MK3

Kolejny etap ewolucji DSP PRO

Znajomy wygląd z (r)ewolucją w środku. Następca DSP PRO ma renomowaną, elegancką konstrukcję HELIX, ale jest wyposażony w najnowszą technologię: niezrównaną jakość dźwięku High-Res dzięki dwukrotnie większej mocy przetwarzania w porównaniu do poprzednika, platformę ACO dla rozszerzonego zestawu funkcji, a także VCP (Virtual Channel Processing) dla łatwej konfiguracji wysoce złożonych systemów dźwiękowych. Ponadto są zmodernizowane wejścia wysokiego poziomu z trzystopniową regulacją czułości wejściowej i rozszerzonym zakresem napięcia do maks. 32 V, a także nasz niezwykle kompaktowy i solidny port Smart Control. Jedno jest pewne: dzięki wyposażeniu we wszystkie te najnowocześniejsze technologie DSP PRO MK3 bez wątpienia należy do listy procesorów sygnałowych A.

Najnowocześniejsza technologia i moc TwinDSP dla uzyskania najwyższej jakości dźwięku o wysokiej rozdzielczości

DSP PRO MK3 jest wyposażony w dwa najpotężniejsze 64-bitowe procesory sygnału audio firmy Analog Devices. Niesamowita moc przetwarzania 2,4 miliarda operacji MAC na sekundę, w połączeniu z wysoką częstotliwością próbkowania 96 kHz (co daje szerokość pasma audio ponad 40 kHz) oraz przetwornikami sygnału AKM Velvet Sound A/D i D/A, zapewniają wyjątkowy dźwięk w jakości High-Res.

ACO – Zaawansowana 32-bitowa platforma koprocesora

DSP PRO MK3 został teraz wyposażony w naszą opatentowaną 32-bitową platformę ACO, która nie tylko ultraszybko przejmuje wszystkie zadania sterowania, ale także obsługuje szereg funkcji audio: teraz zaimplementowano fantastyczne efekty dźwiękowe, takie jak Augmented Bass Processing czy Real Center, a także oddzielony kanałowo korektor wejściowy z analizatorem sygnału wejściowego (ISA) do łatwej analizy i kompensacji sygnałów wejściowych radia OE, które już fabrycznie zawiera konfigurację dźwięku.

Wszystko, czego potrzebujesz do optymalnej łączności

Dzięki szerokiej gamie wejść i wyjść (8 x wysoki poziom, 8 x RCA, 1 x optyczny, 1 x koncentryczny, 1 x gniazdo HEC i 10 x wyjście liniowe) DSP PRO MK3 oferuje wszystko, co jest potrzebne do łatwej adaptacji do istniejących fabrycznych radioodbiorników lub wielokanałowych systemów dźwiękowych OE. Ponadto rozszerzony zakres napięcia umożliwia połączenie z niemal każdym wyobrażalnym źródłem sygnału analogowego, nawet ze wzmacniaczami OE o dużej mocy.

DSP PC-Tool 5 z TuneEQ – Potężne funkcje zapewniające najlepsze wrażenia dźwiękowe

Oczywiście, HELIX DSP PRO MK3 można łatwo skonfigurować za pomocą naszego nowego, profesjonalnego i wyjątkowo intuicyjnego DSP PC-Tool 5. Znane, liczne opcje ustawień z rozbudowanymi funkcjami przetwarzania dźwięku nie pozostawiają nic do życzenia i gwarantują niezwykle precyzyjną regulację dźwięku nawet w najtrudniejszych warunkach. A dzięki nowej, zastrzeżonej funkcji TuneEQ do automatycznej korekcji odpowiedzi częstotliwościowej oszczędzasz również dużo czasu podczas optymalizacji dźwięku.

Cechy
TwinDSP Power – dwa niezwykle wydajne procesory DSP audio „fixed point” o rozdzielczości 64 bitów i 2,4 miliarda operacji MAC na sekundę
Najnowocześniejsze 32-bitowe przetworniki sygnału AD i DA firmy AKM
ACO – zaawansowana platforma 32-bitowego koprocesora dla rozszerzonego zestawu funkcji
ISA (Analizator sygnału wejściowego) i InputEQ do łatwej analizy i kompensacji sygnałów wejściowych
Opatentowana funkcja TuneEQ do automatycznej regulacji korektorów wyjściowych
SFX (efekty dźwiękowe DSP) – przetwarzanie wspomaganego basu, RealCenter & Co.
Technologia VCP (Virtual Channel Processing) umożliwia jeszcze bardziej elastyczną konfigurację w przypadku bardzo złożonych systemów dźwiękowych
Gniazdo HEC dla rozszerzeń systemowych, takich jak strumieniowe przesyłanie dźwięku HD przez Bluetooth ® , strumieniowe przesyłanie dźwięku o wysokiej rozdzielczości przez USB itp.
Inteligentne 8-kanałowe wejście wysokiego poziomu z obwodem ADEP.3
Możliwość uruchomienia i zatrzymania przy napięciu zasilania do 6 V
Przełącznik „Ground Lift” zapobiegający pętlom uziemienia
Oddzielona para kanałów, trzystopniowa regulacja czułości wejściowej (wysoki poziom do maks. 32 V, RCA / Cinch do maks. 4 V)
Kompaktowy, przyszłościowy SCP (Smart Control Port) do podłączania pilotów i akcesoriów
Wyrównanie czasowe z opóźnieniem do 20 ms na kanał, dodatkowo odwrotne wyrównanie czasowe w celu sumowania sygnałów wejściowych w fazie
Swobodnie definiowalne kierowanie sygnałem z oddzielnymi macierzami dla linii, SPDIF i HEC/AUX

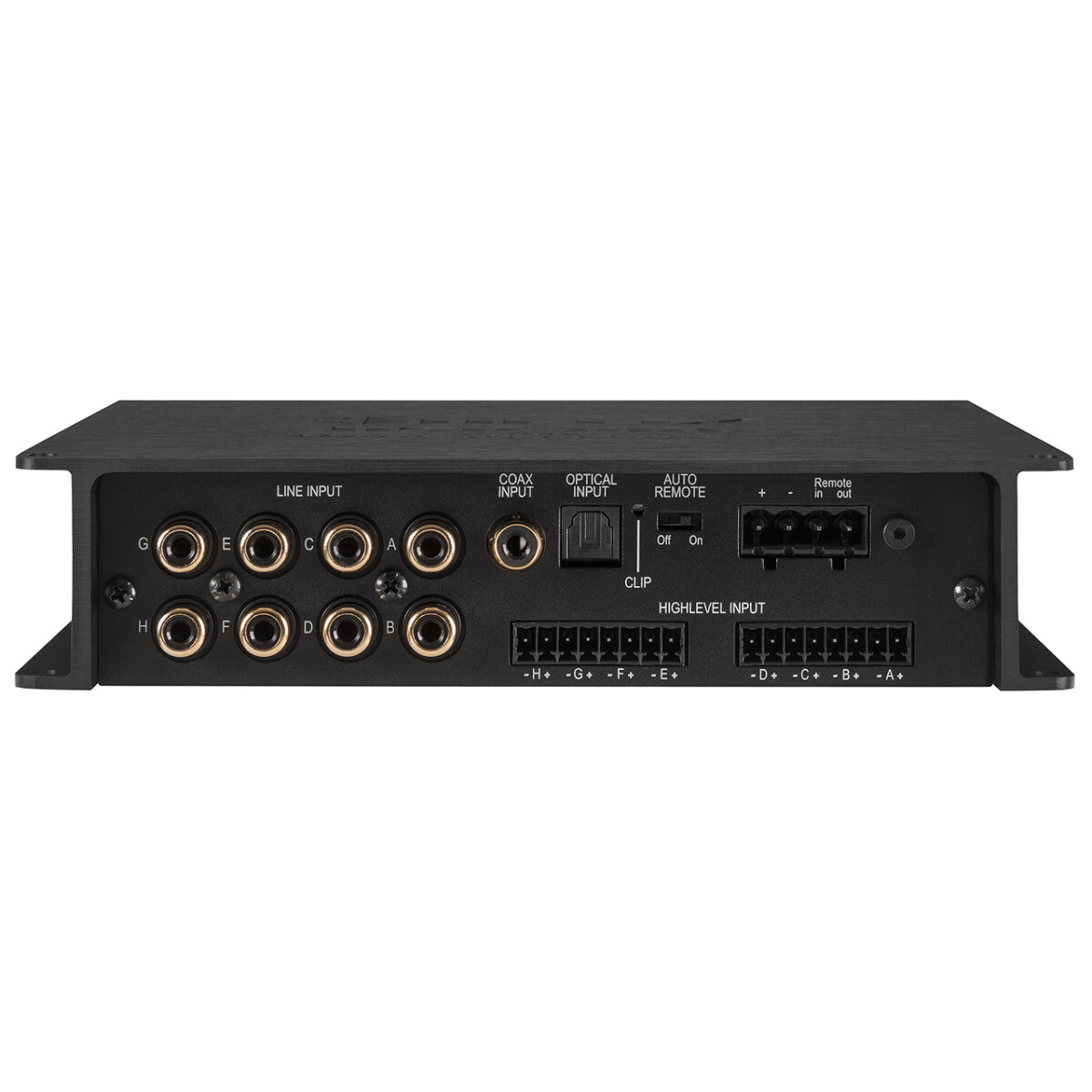

Wejścia: 8 x RCA/Cinch, 8 x Highlevel, 1 x optyczne SPDIF i 1 x koncentryczne SPDIF

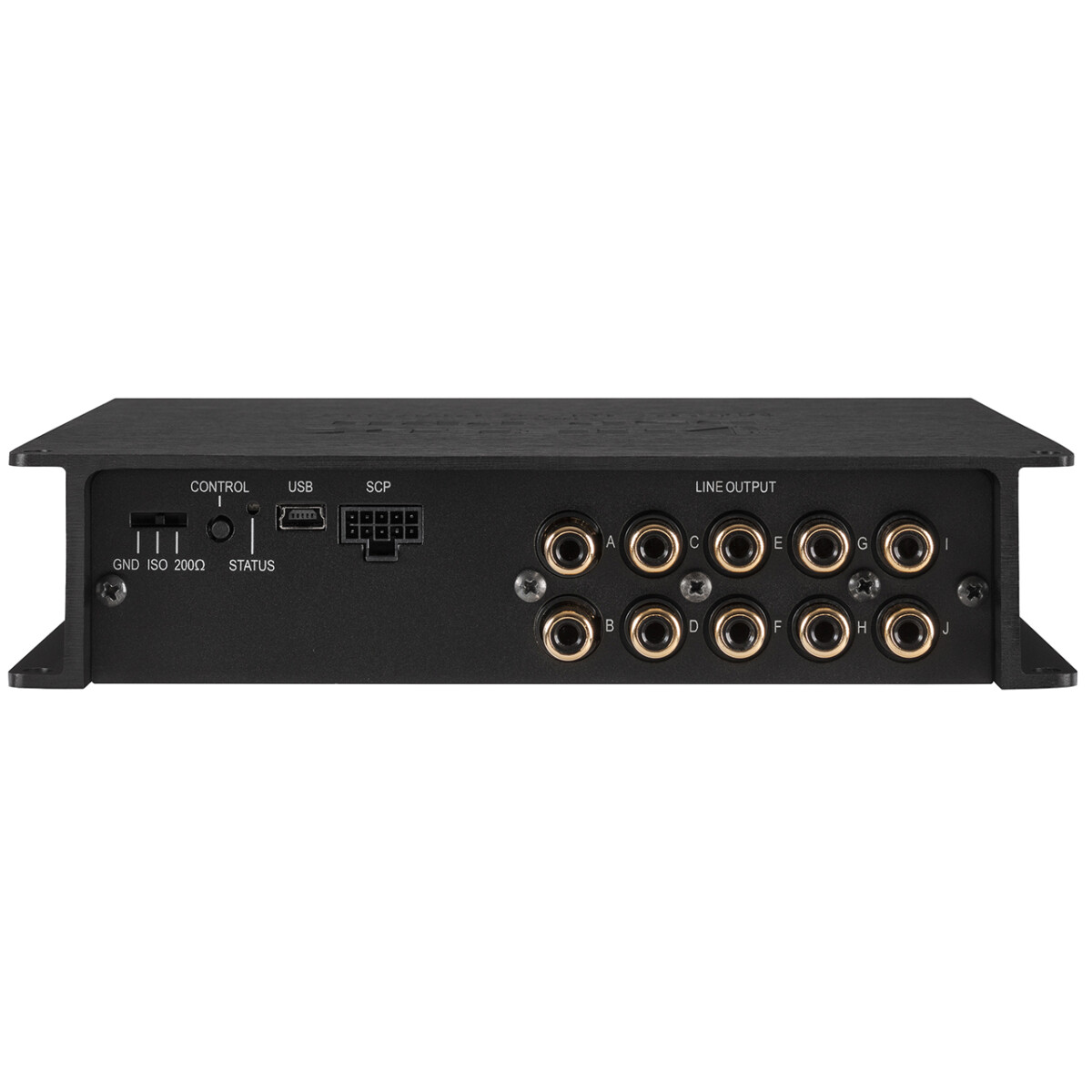

Wyjścia: 10 x RCA/Cinch z maks. napięciem wyjściowym 8 V
Najłatwiejsza konfiguracja za pomocą intuicyjnego oprogramowania DSP PC-Tool 5

Cechy szczególne:
Moc TwinDSP
DSP PRO MK3 zawiera dwa najpotężniejsze 64-bitowe procesory sygnału audio firmy Analog Devices o niezwykłej ogólnej mocy obliczeniowej 2,4 miliarda operacji MAC na sekundę.
Koncepcja TwinDSP Power umożliwia dziesięć oddzielnie przetwarzanych kanałów i liczne nowe funkcje dźwiękowe w połączeniu z rozszerzoną częstotliwością próbkowania 96 kHz (co daje szerokość pasma audio ponad 40 kHz).

ACO – Zaawansowany 32-bitowy koprocesor
HELIX DSP PRO MK3 zawiera niezwykle wydajny 32-bitowy koprocesor najnowszej generacji. Nie tylko przejmuje on wszystkie zadania sterowania ultraszybko, ale także błyskawicznie przełącza się między maksymalnie dziesięcioma możliwymi ustawieniami dźwięku. Ale ACO oferuje znacznie więcej – oprócz oddzielonego kanałowo korektora wejściowego, w tym analizatora sygnału wejściowego (ISA) do łatwej analizy i kompensacji sygnałów wejściowych radia OE i fantastycznych efektów dźwiękowych, takich jak Augmented Bass Processing lub RealCenter, istnieje teraz rewolucyjna funkcja TuneEQ do automatycznej regulacji korektorów wyjściowych.
Kolejną znaczącą zaletą jest zintegrowany, natywny bootloader koprocesora. Umożliwia on uaktualnienia oprogramowania wszystkich komponentów DSP w celu dostosowania układu ADEP.3 sterowanego mikrokontrolerem, na przykład przy przyszłych modyfikacjach / zmianach w systemie diagnostycznym radia fabrycznego lub jeśli urządzenie zostanie rozszerzone o dodatkowe interfejsy.

Inteligentne wejście wysokiego poziomu ADEP.3
Nowoczesne, fabrycznie montowane radia samochodowe zawierają zaawansowane możliwości diagnozowania podłączonych głośników. W szczególności najnowsze generacje radia samochodowego są wyposażone w dodatkowe funkcje monitorujące, dzięki czemu komunikaty o awariach i utracie określonych funkcji (np. funkcji fader) dość często pojawiają się, jeśli zostanie podłączony procesor sygnałowy – ale nie w przypadku DSP PRO MK3.
Nowy obwód ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) unika wszystkich tych problemów bez niepotrzebnego obciążania wyjść głośnikowych radia OE podczas wysokich głośności.

Możliwość Start-Stop
Przetwornica napięcia HELIX DSP PRO MK3 zapewnia stałe wewnętrzne napięcie zasilania, nawet jeśli napięcie akumulatora spadnie do 6 V podczas rozruchu silnika.

Tryb oszczędzania energii
Tryb oszczędzania energii jest wbudowany w podstawową konfigurację. Pozwala on znacząco zmniejszyć zużycie energii przez wzmacniacze podłączone do HELIX DSP PRO MK3, gdy przez ponad 60 sekund nie ma sygnału wejściowego. Należy pamiętać, że w wielu nowoczesnych samochodach z magistralą „CAN” lub innymi wewnętrznymi strukturami magistrali może się zdarzyć, że radio pozostanie „niewidocznie” włączone przez okres do 45 minut, nawet po zamknięciu i opuszczeniu samochodu! Gdy „tryb oszczędzania energii” jest aktywny, zdalne wyjście, a zatem podłączone wzmacniacze, zostaną wyłączone. HELIX DSP PRO MK3 ponownie aktywuje zdalne wyjście w ciągu sekundy, jeśli zostanie podany sygnał muzyczny. Można zmienić czas wyłączenia na 60 sekund lub całkowicie dezaktywować „tryb oszczędzania energii” za pomocą oprogramowania DSP PC-Tool.

Automatyczne wykrywanie sygnału cyfrowego
Przełączanie z wejścia analogowego na jedno z wejść cyfrowych odbywa się automatycznie, gdy tylko zostanie wykryty sygnał na wejściu optycznym lub koncentrycznym. Tę funkcję można dezaktywować w oprogramowaniu DSP PC-Tool. Alternatywnie można użyć opcjonalnego pilota do ręcznego przełączania między wejściami analogowymi i cyfrowymi.

Uwaga: Znak słowny Bluetooth® i logo są zarejestrowanymi znakami towarowymi należącymi do Bluetooth SIG, Inc. i wszelkie użycie takich znaków przez Audiotec Fischer GmbH odbywa się na podstawie licencji . Pozostałe znaki towarowe i nazwy handlowe należą do ich odpowiednich właścicieli .

Funkcje DSP
Korektor strojenia
TuneEQ to niezwykle elastyczna i szczególnie łatwa w użyciu funkcja do automatycznej korekcji odpowiedzi częstotliwościowej. Pojedynczy pomiar na kanał audio lub parę kanałów za pomocą odpowiedniego mikrofonu pomiarowego (np. naszego MTK1) wystarcza, aby TuneEQ niezależnie i precyzyjnie wyregulował korektory do żądanej krzywej odniesienia. TuneEQ wykorzystuje pełny zestaw funkcji korektora parametrycznego, w tym częstotliwość środkową, współczynnik Q i regulację wzmocnienia. A ponieważ wysoce złożone operacje arytmetyczne wymagane do tego są wykonywane w tle, oszczędzasz również dużo czasu podczas optymalizacji dźwięku za pomocą TuneEQ.

Centrum Realne
Funkcja „RealCenter” to algorytm opracowany przez Audiotec Fischer, który podkreśla informacje muzyczne obecne zarówno w lewym, jak i prawym kanale przednim, aby stworzyć unikalny sygnał centralny. W przeciwieństwie do powszechnych procedur, w których sumowane są tylko kanały, intensywność sygnału centralnego jest również dynamicznie kontrolowana przez stereofoniczną zawartość informacyjną kanału lewego i prawego.
Brzmi skomplikowanie, ale ten efekt jest zdumiewający: oznacza to, że jeśli tylko kanał lewy lub prawy dostarcza sygnał audio, kanał centralny nie odtworzy sygnału. W przypadku powszechnych algorytmów poziom głośności kanału centralnego jest zmniejszany tylko o 6 dB (= połowa poziomu głośności). „RealCenter” firmy Audiotec Fischer umożliwia unikalną, poszerzoną scenę dźwiękową zarówno dla kierowcy, jak i współkierowcy w tym samym czasie! Dlatego wady konwencjonalnego kanału centralnego, takie jak natrętna, mała scena dźwiękowa, należą do przeszłości.

Rozszerzone przetwarzanie basu
Opatentowana przez Audiotec Fischer technologia „Augmented Bass Processing”, składająca się z dwóch rewolucyjnych funkcji dźwiękowych „Dynamic Bass Enhancement” i „SubXpander”, została opracowana specjalnie w celu radykalnej poprawy reprodukcji basów przez subwoofery.
„Dynamic Bass Enhancement” genialnie łączy maksymalny głęboki bas i najwyższe ciśnienie dźwięku – niezależnie od stylu muzycznego lub kontroli tonów w jednostce głównej. W zależności od sygnału wejściowego „Dynamic Bass Enhancement” wzmacnia niższy zakres częstotliwości i zmienia częstotliwość odcięcia filtra poddźwiękowego. Rezultatem jest znacznie mocniejsza i głębsza odpowiedź basowa przy niskich i średnich poziomach głośności bez ryzyka przeciążenia subwoofera ani mechanicznie, ani elektrycznie przy wysokich poziomach głośności. To po prostu fascynujące, jaka wydajność basowa jest nagle możliwa.
Jeśli chcesz uzyskać jeszcze niższą i „ciemniejszą” reprodukcję basów, możesz dodatkowo aktywować „SubXpander”. Dlatego tony subharmoniczne są dodawane do tonów podstawowych w zakresie częstotliwości od 50 do 100 Hz.
