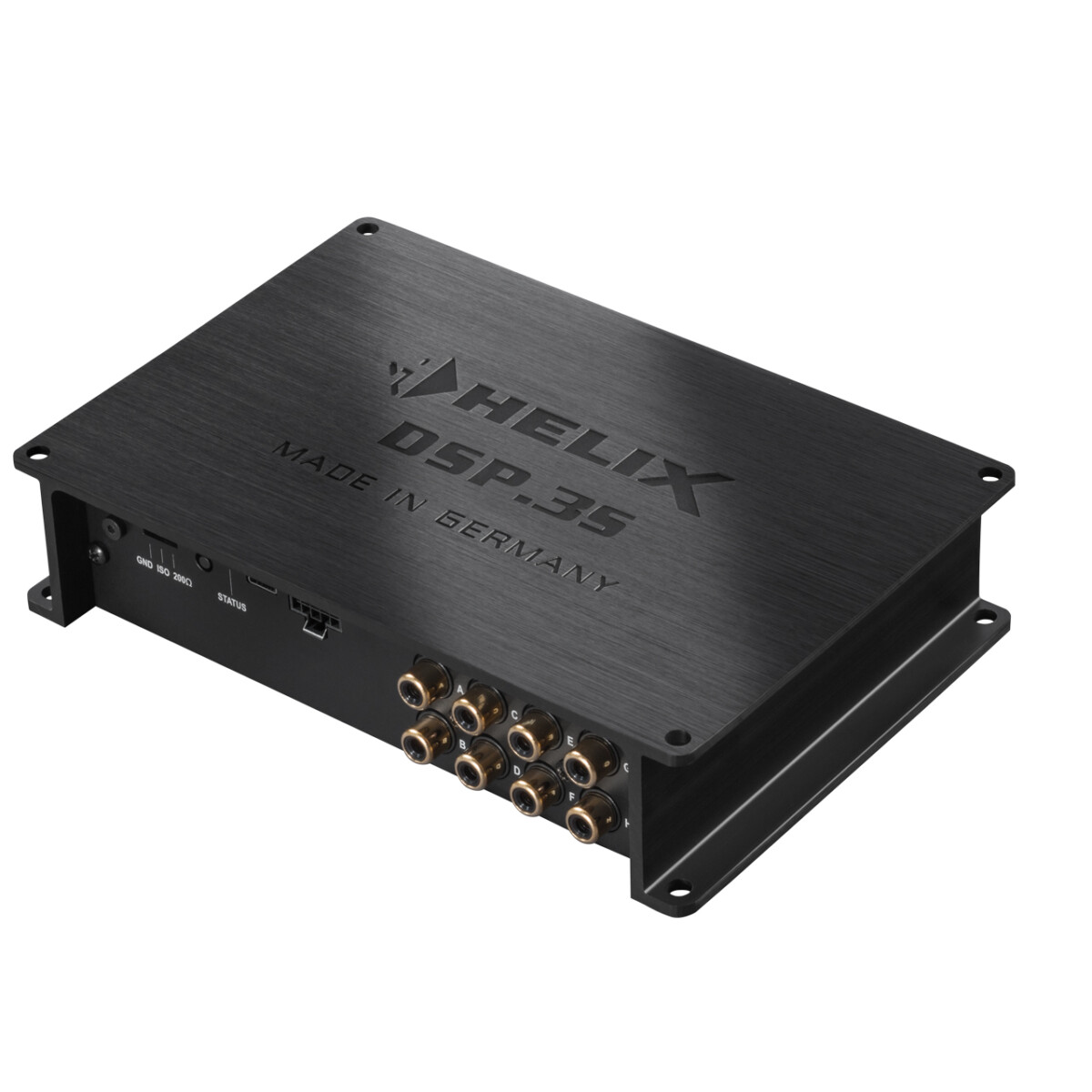

HELIX DSP.3S

Udoskonalanie naszych standardów
HELIX DSP.3S to nasza nowa definicja standardu dla cyfrowych procesorów sygnałowych. Ciągle udoskonalany, ten 8-kanałowy DSP prezentuje liczne udoskonalenia w szczegółach. Oprócz obowiązkowego optycznego wejścia cyfrowego, dodatkowe cyfrowe wejście koncentryczne zapewnia teraz najlepsze warunki do podłączania źródeł sygnału o wysokiej rozdzielczości z częstotliwością próbkowania do 192 kHz.

Najbardziej zaawansowana technologia zapewniająca doskonałe wrażenia dźwiękowe w wysokiej rozdzielczości
64-bitowy procesor DSP audio najnowszej generacji Sigma350 i wszechstronne, natywne przetwarzanie sygnału o wysokiej rozdzielczości z częstotliwością próbkowania 96 kHz, a także przetworniki sygnału A/D i D/A firmy BurrBrown zapewniają wyjątkową jakość dźwięku. Dzięki temu DSP.3S jest doskonale przygotowany do przetwarzania sygnałów audio o wysokiej rozdzielczości z szerokością pasma ponad 40 kHz.

ACO – platforma zaawansowanego 32-bitowego koprocesora
Oczywiście, DSP.3 jest również wyposażony w naszą zastrzeżoną platformę 32-bitową ACO. Nie tylko przejmuje ona wszystkie zadania sterowania ultraszybko, ale także błyskawicznie przełącza się między maksymalnie dziesięcioma możliwymi konfiguracjami dźwięku. Ale ACO oferuje znacznie więcej – zaimplementowano fantastyczne efekty dźwiękowe, takie jak Augmented Bass Processing lub StageXpander, a także oddzielony kanałowo Input EQ, w tym Input Signal Analyzer (ISA) do łatwej analizy i kompensacji sygnałów wejściowych radia OE, które domyślnie zawierają konfigurację dźwięku.

Praktyczne funkcje zapewniające maksymalną łączność
Wyrafinowane funkcje DSP.3S oferują wszystko, co jest potrzebne do łatwego podłączenia do radia fabrycznego lub wielokanałowych fabrycznych systemów dźwiękowych. Oprócz inteligentnego wejścia wysokiego poziomu z obwodem ADEP.3, optyczne, a teraz także współosiowe wejście cyfrowe, przełącznik Auto Remote, a także gniazdo HEC do rozszerzeń systemu, takich jak strumieniowe przesyłanie dźwięku Bluetooth® HD itp., są również częścią podstawowego wyposażenia.

Ale to nie wszystko – nowy Smart Control Port (SCP) został zaimplementowany podczas procesu przeglądu DSP.3S. Umożliwia on wielofunkcyjne podłączanie produktów dodatkowych, a teraz przejmuje nawet ich pełne zasilanie. Solidna konstrukcja z funkcją zatrzaskową gwarantuje stabilne połączenie, pomagając jednocześnie zapobiegać uszkodzeniom wtyczek i kabli, a tym samym ułatwia kompaktowe, oszczędzające miejsce koncepcje instalacji.

Skup się na tym, co najważniejsze
Typowa dla HELIX-a, czysta i bardzo kompaktowa konstrukcja – dzięki temu DSP.3S oferuje idealne warunki do szybkiej i łatwej integracji.

DSP PC-Tool – precyzyjne dostrajanie dla najwyższych wymagań
Nie ma wątpliwości – HELIX DSP.3S można łatwo skonfigurować za pomocą naszego profesjonalnego, a jednocześnie bardzo przyjaznego użytkownikowi oprogramowania DSP PC-Tool. Liczne opcje regulacji nie pozostawiają nic do życzenia, gwarantując tym samym niezwykle precyzyjną adaptację dźwięku nawet przy złożonych konfiguracjach systemu.

Cechy
Niezwykle wydajny 64-bitowy procesor DSP audio „fixed point” z 1,2 miliarda operacji MAC na sekundę
Pasmo przenoszenia dźwięku o wysokiej rozdzielczości do ponad 40 kHz zapewnia niezrównaną jakość dźwięku
Konwertery sygnału A/D i D/A firmy BurrBrown
Zaawansowany koprocesor (ACO) dla rozszerzonego zestawu funkcji
Analizator sygnału wejściowego (ISA) i korektor wejściowy
Efekty dźwiękowe DSP (SFX), takie jak „Augmented Bass Processing”, który dynamicznie optymalizuje odpowiedź basową subwoofera, „StageXpander”, który znacznie poszerza perspektywę stereo, funkcja „RealCenter”, która umożliwia idealnie skupioną scenę dźwiękową zarówno dla kierowcy, jak i pasażera i wiele więcej
10 wewnętrznych lokalizacji pamięci dla ustawień dźwięku
Inteligentne wejście wysokiego poziomu z obwodem ADEP.3 i funkcją automatycznego włączania

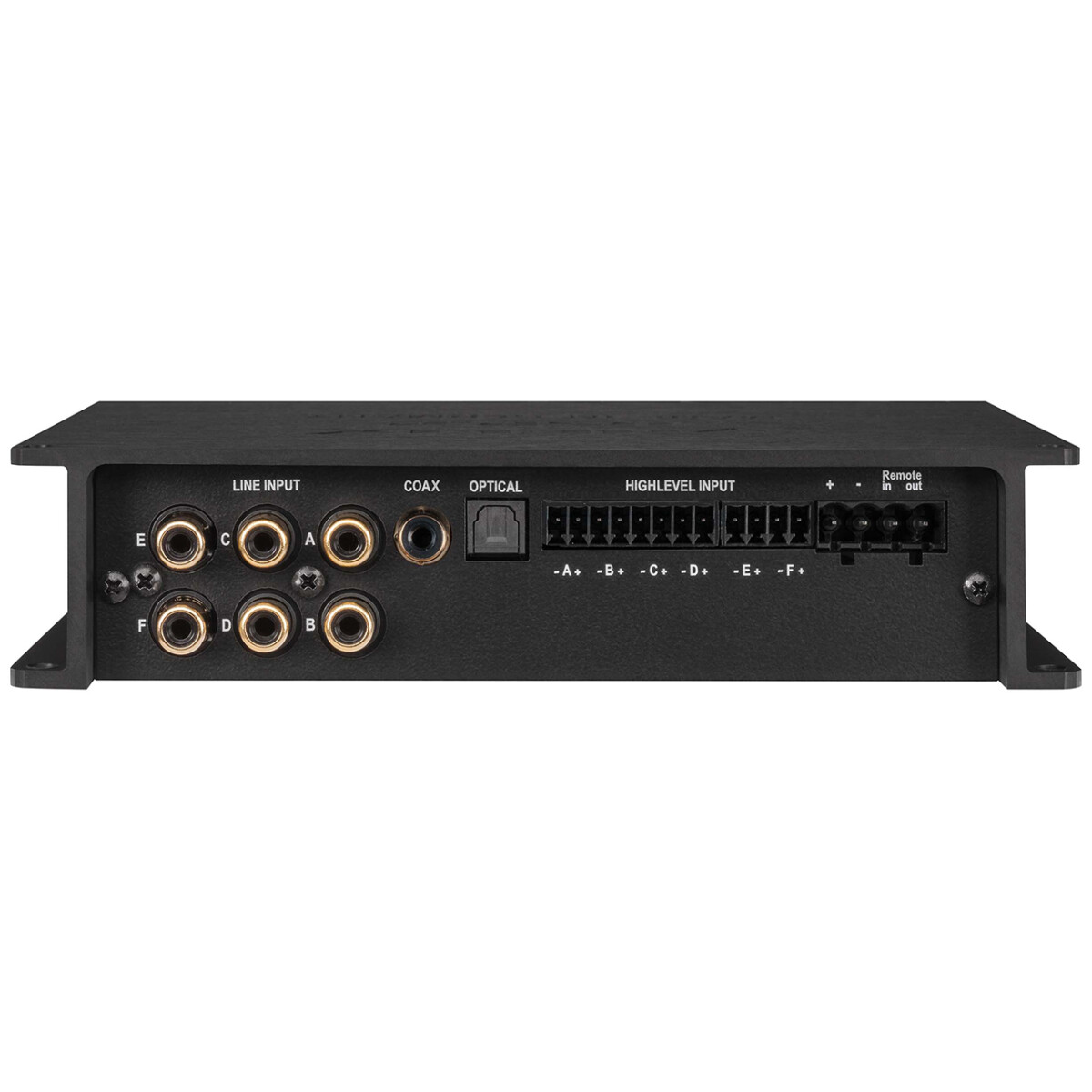

Wejście cyfrowe optyczne (maks. 96 kHz) i koncentryczne (maks. 192 kHz) w formacie SPDIF

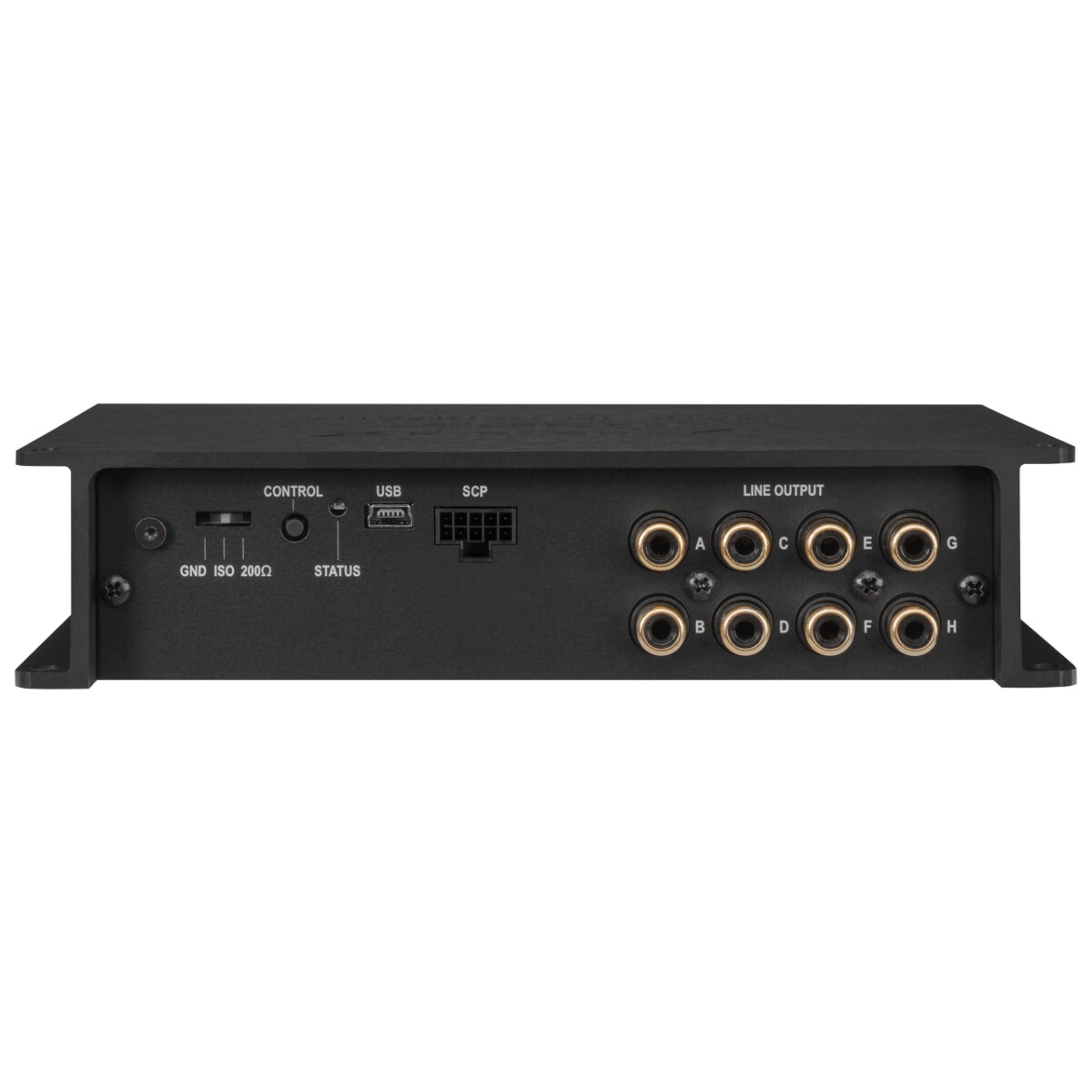

Kompaktowy, przyszłościowy inteligentny port sterowania (SCP)
Gniazdo HEC dla rozszerzeń systemowych, takich jak strumieniowe przesyłanie dźwięku HD przez Bluetooth ® , strumieniowe przesyłanie dźwięku o wysokiej rozdzielczości przez USB itp.
Swobodnie definiowalne kierowanie sygnałem z oddzielnymi macierzami dla linii, SPDIF i HEC/AUX
Optymalna ścieżka sygnału i zasilanie dla dalszej poprawy jakości dźwięku
Przełącznik „Ground Lift” zapobiegający pętlom uziemienia
Kompaktowe wymiary umożliwiające łatwą integrację z pojazdem
Najłatwiejsza konfiguracja za pomocą intuicyjnego oprogramowania DSP PC-Tool V4
Cechy szczególne:
Częstotliwość próbkowania 96 kHz
HELIX DSP.3S umożliwia obsługę wszystkich sygnałów z podwojoną częstotliwością próbkowania 96 kHz. Dzięki temu szerokość pasma audio nie jest już ograniczona do zwykłych wartości, takich jak 22 kHz, ale umożliwia rozszerzoną odpowiedź częstotliwościową do ponad 40 kHz. Podwojenie częstotliwości próbkowania wymaga znacznie większej mocy DSP, ponieważ liczba możliwych operacji arytmetycznych jest zmniejszona o połowę. Tylko wdrożenie najnowszej generacji chipów DSP pozwala na podniesienie częstotliwości próbkowania do 96 kHz i jednoczesne dodanie nowych funkcji.

ACO – Zaawansowany 32-bitowy koprocesor
HELIX DSP.3S zawiera niezwykle wydajny 32-bitowy koprocesor najnowszej generacji do wszystkich zadań monitorowania i komunikacji, zarówno wewnętrznie, jak i zewnętrznie. W przeciwieństwie do poprzedniej generacji 8-bitowej ten MCU osiąga znacznie wyższe prędkości w odniesieniu do przełączania konfiguracji i komunikacji danych z naszym oprogramowaniem DSP PC-Tool. Kolejną znaczącą zaletą jest zintegrowany, natywny bootloader koprocesora. Umożliwia on uaktualnienia oprogramowania wszystkich komponentów DSP w celu dostosowania układu ADEP.3 sterowanego mikrokontrolerem, na przykład podczas przyszłych modyfikacji / zmian w systemie diagnostycznym radia fabrycznego lub jeśli urządzenie zostanie rozszerzone o dodatkowe interfejsy. Ponadto, dzięki nowej pamięci flash, ACO oferuje 10 lokalizacji pamięci dla ustawień dźwięku zamiast typowych dwóch.

Inteligentne wejście wysokiego poziomu ADEP.3
Nowoczesne, fabrycznie montowane radia samochodowe zawierają zaawansowane możliwości diagnozowania podłączonych głośników. W szczególności najnowsze generacje radia samochodowego są wyposażone w dodatkowe funkcje monitorujące, dzięki czemu komunikaty o awariach i utracie określonych funkcji (np. funkcji fader) dość często pojawiają się, jeśli zostanie podłączony procesor sygnałowy – ale nie w przypadku DSP.3S.
Nowy obwód ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) unika wszystkich tych problemów bez niepotrzebnego obciążania wyjść głośnikowych radia OE podczas wysokich głośności.

Możliwość Start-Stop
Przetwornica napięcia HELIX DSP.3S zapewnia stałe wewnętrzne napięcie zasilania, nawet jeśli napięcie akumulatora spadnie do 6 V podczas rozruchu silnika.

Tryb oszczędzania energii
Tryb oszczędzania energii jest wbudowany w podstawową konfigurację. Pozwala on znacząco zmniejszyć zużycie energii przez wzmacniacze podłączone do HELIX DSP.3S, gdy przez ponad 60 sekund nie ma sygnału wejściowego. Należy pamiętać, że w wielu nowoczesnych samochodach z magistralą „CAN” lub innymi wewnętrznymi
strukturami magistrali może się zdarzyć, że radio pozostanie „niewidocznie” włączone przez okres do 45 minut, nawet po zamknięciu i opuszczeniu samochodu! Gdy „tryb oszczędzania energii” jest aktywny, zdalne wyjście, a zatem podłączone wzmacniacze, zostaną wyłączone. HELIX DSP.3S ponownie aktywuje zdalne wyjście w ciągu sekundy, jeśli zostanie podany sygnał muzyczny. Można zmienić czas wyłączenia na 60 sekund lub całkowicie wyłączyć „tryb oszczędzania energii” za pomocą oprogramowania DSP PC-Tool.

Automatyczne wykrywanie sygnału cyfrowego
HELIX DSP.3S umożliwia przełączanie sterowane sygnałem między wejściami analogowymi i cyfrowymi. Gdy tylko sygnał wejściowy zostanie wykryty na wejściu optycznym lub koncentrycznym, procesor sygnału automatycznie przełącza się na odpowiednie wejście. Tę funkcję można dezaktywować w oprogramowaniu DSP PC-Tool.
Alternatywnie można użyć opcjonalnego pilota do ręcznego przełączania między wejściami analogowymi i cyfrowymi .

Uwaga: Znak słowny Bluetooth® i logo są zarejestrowanymi znakami towarowymi należącymi do Bluetooth SIG, Inc. , a wszelkie użycie takich znaków przez Audiotec Fischer GmbH odbywa się na podstawie licencji. Pozostałe znaki towarowe i nazwy handlowe należą do ich odpowiednich właścicieli.

Funkcje DSP
Centrum Realne
Funkcja „RealCenter” to algorytm opracowany przez Audiotec Fischer, który podkreśla informacje muzyczne obecne zarówno w lewym, jak i prawym kanale przednim, aby stworzyć unikalny sygnał centralny. W przeciwieństwie do powszechnych procedur, w których sumowane są tylko kanały, intensywność sygnału centralnego jest również dynamicznie kontrolowana przez stereofoniczną zawartość informacyjną kanału lewego i prawego.
Brzmi skomplikowanie, ale ten efekt jest zdumiewający: oznacza to, że jeśli tylko kanał lewy lub prawy dostarcza sygnał audio, kanał centralny nie odtworzy sygnału. W przypadku powszechnych algorytmów poziom głośności kanału centralnego jest zmniejszany tylko o 6 dB (= połowa poziomu głośności). „RealCenter” firmy Audiotec Fischer umożliwia unikalną, poszerzoną scenę dźwiękową zarówno dla kierowcy, jak i współkierowcy w tym samym czasie! Dlatego wady konwencjonalnego kanału centralnego, takie jak natrętna, mała scena dźwiękowa, należą do przeszłości.

Rozszerzone przetwarzanie basu
Opatentowana przez Audiotec Fischer technologia „Augmented Bass Processing”, składająca się z dwóch rewolucyjnych funkcji dźwiękowych „Dynamic Bass Enhancement” i „SubXpander”, została opracowana specjalnie w celu radykalnej poprawy reprodukcji basów przez subwoofery.
„Dynamic Bass Enhancement” genialnie łączy maksymalny głęboki bas i najwyższe ciśnienie dźwięku – niezależnie od stylu muzycznego lub kontroli tonów w jednostce głównej. W zależności od sygnału wejściowego „Dynamic Bass Enhancement” wzmacnia niższy zakres częstotliwości i zmienia częstotliwość odcięcia filtra poddźwiękowego. Rezultatem jest znacznie mocniejsza i głębsza odpowiedź basowa przy niskich i średnich poziomach głośności bez ryzyka przeciążenia subwoofera ani mechanicznie, ani elektrycznie przy wysokich poziomach głośności. To po prostu fascynujące, jaka wydajność basowa jest nagle możliwa.
Jeśli chcesz uzyskać jeszcze niższą i „ciemniejszą” reprodukcję basów, możesz dodatkowo aktywować „SubXpander”. Dlatego tony subharmoniczne są dodawane do tonów podstawowych w zakresie częstotliwości od 50 do 100 Hz.

EtapXpander
W zależności od rozmieszczenia głośników w pojeździe, na przednich siedzeniach można stworzyć mniej lub bardziej szeroką scenę dźwiękową stereo. Głośnik centralny może dodatkowo ograniczyć przestrzenną reprodukcję muzyki. W tym miejscu wkracza nowy „StageXpander” firmy Audiotec Fischer – funkcja dźwiękowa, która wydaje się przełamywać ograniczenia akustyczne, a tym samym umożliwia stworzenie znacznie szerszej bazy stereo bez negatywnego wpływu na precyzję lokalizacji głosów lub instrumentów!
Efekt można dostosować do osobistych preferencji w czterech krokach.

PrzejrzystośćXpander
Szukasz większej przejrzystości i treści w reprodukcji wysokich tonów? Dzięki „ClarityXpander” Audiotec Fischer oferuje teraz odpowiednie narzędzie. Właściwie wyregulowana (a zatem wybieralna w trzech krokach) funkcja dodaje dodatkowe harmoniczne w górnym zakresie częstotliwości – jest to szczególnie przydatne, jeśli oryginalnym głośnikom brakuje blasku w odpowiedzi wysokich tonów. Dodatkowy kopniak wysokich tonów jest dostępny nie tylko dla dwóch kanałów przednich, ale także oddzielnie regulowany dla kanału centralnego. Co więcej – kanał centralny umożliwia aktywację automatycznej i dynamicznej kontroli, dzięki czemu muzyka z „mnóstwem” wysokich tonów nie męczy słuchu.
